جعبه فیوز پراید و نحوه تعویض فیوز پراید

جعبه فیوز پراید نقش مهم و اساسی در حفظ تجهیزات الکتریکی این خودرو ایفا می‌کند. در این مقاله از سری مقالات مجله خودرو همراه مکانیک به بررسی راهنما، نحوه عملکرد و آموزش تعویض فیوزهای پراید خواهیم پرداخت. لطفا تا انتهای مقاله با ما همراه باشید و اگر در این زمینه فعالیت می‌کنید یا تجربه‌ای دارید از طریق کامنت با ما و دیگر دوستان به اشتراک بگذارید.

“جعبه فیوز پراید تمامی فیوزهای پراید را در خود جای داده است. همه مدل‌های پراید دارای نقشه فیوز هستند و تفاوت چندانی با هم ندارند. جعبه فیوز اکثر پرایدها در سمت چپ غربیلک فرمان تعبیه شده است تا در صورت بروز هرگونه مشکل که سبب آسیب رسیدن به تجهیزات الکتریکی خودرو می‌شود، راننده بتواند اقدام به تعویض فیوزهای سوخته کند.”

فیوز چیست؟

در ابتدا باید بدانیم فیوز چیست؟ فیوز قطعه‌ای الکتریکی است که برای محافظت از مدارهای الکتریکی در برابر افزایش غیرمجاز جریان الکتریکی‌ به‌ کار می‌رود. زمانی‌که مدار تحت جریان بار بالا و غیرطبیعی (اضافه‌جریان بیش از مقدار نوشته شده روی فیوز) قرار بگیرد، فیوز با قطع جریان برق، مانع از آسیب به قطعات مدار یا اشخاصی که با مدار در تماس هستند، می‌شود.

فیوزهای پراید

در خودرو نیز بسته به مدل و سازنده آن، سیستم‌های الکتریکی متعددی وجود دارد و باید در مقابل‎‌ جریان‌های بیشتر از مقادیر نام‌برده محافظت شوند که این حفاظت نیز برعهده فیوزها است. برای پیدا کردن فیوز مورد نظرتان می‌توانید از نقشه فیوز که در دفترچه راهنما وجود دارد، استفاده کنید. درصورتی‌که هر کدام از تجهیزات برقی خودرو از کار افتاده باشد، این امکان وجود دارد که فیوز مربوطه سوخته باشد. شاید برایتان جالب باشد که بدانید تعداد فیوزها در خودروها متفاوت هستند و در هر خودرو 10 تا 100 فیوز وجود دارد؛ این تعداد در خودروهای سبک بین 10 تا 30 عدد و در خودروهای سنگین بیشتر است. در ادامه مقاله جعبه فیوز پراید به علت سوختن فیوزها خواهیم پرداخت.

چرا فیوز می‌سوزد؟

به‌طورکلی اگر نوسانات در جریان برق را نتوان کنترل کرد و مخرب باشد (جریان ولتاژ نامناسب) سبب سوختن فیوز می‌شود. برخی از دلایل سوختن فیوز به شرح زیر است:

  • خرابی دینام و استفاده از قطعات غیراستاندارد
  • اتصال غیراستاندارد تجهیزات جانبی به خودرو
  • اتصال مستقیم و غیراصولی ادوات برقی به خودرو

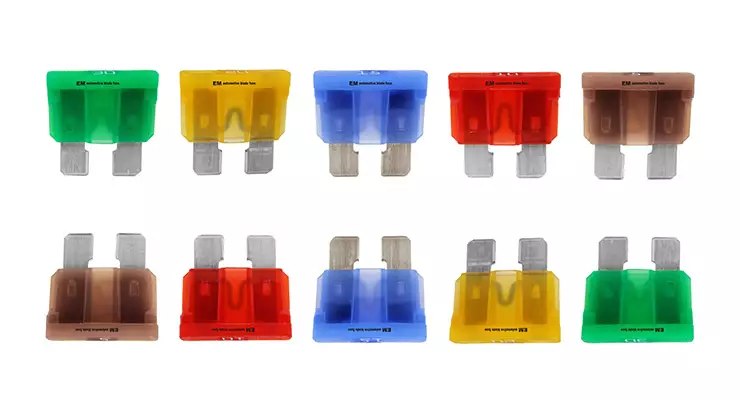

نحوه عملکرد فیوز

پیش از دانستن هر مطلبی در مورد جعبه فیوز پراید، بهتر است در مورد نحوه عملکرد آن بدانیم. فیوزها انواع مختلفی دارند و به تبع آن دارای مکانیزم عملکردی متفاوتی هستند؛ همچنین فیوزهای مورد استفاده در خودروها دارای المان ذوب‌شونده هستند.

این فیوزها دارای یک نوار فلزی هستند که داخل یک محفظه نارسانا به‌همراه جرقه‌گیر قرار داده می‌شوند. زمانی‌‌که جریان بیش از حد مجاز افزایش ‌یابد، این نوار فلزی ذوب می‌شود و در نتیجه مسیر جریان برق بسته خواهد شد.

جعبه فیوز پراید

جعبه فیوز چیست؟

همان‌طور که از اسم آن نیز مشخص است، جعبه‌ای است که تمامی فیوزها در آن نصب شده‌اند و تمام تجهیزات الکتریکی خودرو از آن تغذیه می‎‌شوند. چنانچه خطایی در یکی از مدارهای خودرو رخ دهد، صرفا فیوز مربوط به آن مدار عمل می‌کند. عکس جعبه فیوز پراید با تمام مشخصات در زیر آورده شده‌است.

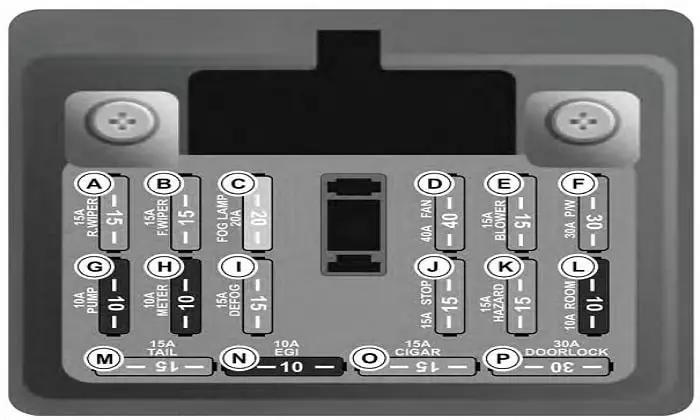

عکس جعبه فیوز پراید با تمام مشخصات



جدول راهنمای جعبه فیوز پراید

همان‌طور که در ابتدای مقاله ذکر شد، پراید دارای تجهیزات الکتریکی مختلفی است و هر کدام از آن‌ها نیز دارای جریان مخصوص خود هستند. تصویر زیر نمایی از جعبه فیوز پراید را نشان می‌دهد قبل از خرید پراید از سلامت آن مطمئن شوید:

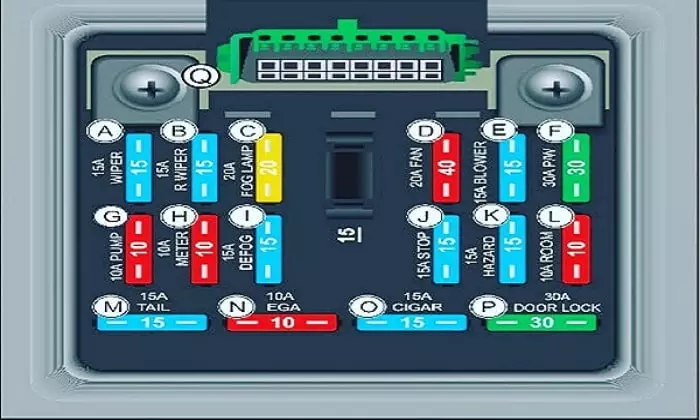

نمونه‌ای دیگر از جعبه فیوز پراید برای راهنمای بیشتر شما در این زمینه آورده شده است.

جدول زیر راهنمای جعبه‌ فیوز پراید را نشان می‌دهد که بر اساس تصویر فوق تکمیل شده‌است:

ردیف

حرف لاتین

نام تجهیزات حفاظت‌شده

مدارهايي كه تحت مراقبت قرار دارند

جریان نامی فیوز(آمپر)

1

A

CNG

سیستم گاز

10A

2

B

برف‌ پاک‌کن

برف پاک‌كن و شيشه شوی

15A

3

C

چراغ مه‌شکن

چراغ‌های مه‌شکن

20A

4

D

فن خنک‌کننده

فن خنک‌کننده موتور

40A

5

E

دمنده‌هوا(تمامی‌مدل‌ها)
 بخاری(انژکتوری جدید)
پنكه‌خنک‌كننده- دستگاه تهويه‌ هوا
تهويه هوا- بخاری
20A
15A

6

F

شیشه برقی

کلید شیشه برقی

30A

7

G

موتور

تمامی مدل‌ها
انژکتوری
انژکتوری بهبودیافته

دستگاه‌مولدبرق(آلترناتور)
دستگاه‌مولدبرق(آلترناتور)
دستگاه‌مولدبرق(آلترناتور)و پمپ بنزین

10A
5A
 10A

8

H

وسایل سنجش

گيج‌ها و درجه‌ها، لامپ‌های هشدار دهنده و چراغ راهنما

10A

9

I

گرم‌کن عقب

گرم‌کن شیشه برقی

15A

10

J

توقف

بوق و چراغ‌های استپ عقب

15A

11

K

خطر

چراغ‌های هشدار خطر- ساعت و چراغ

15A

12

L

اتاق

سيستم صوتي،  لامپ‌ها- چراغ‌های داخل- چراغ‌های صندوق عقب

10A

13

M

چراغ خطر

چراغ‌های راهنمای جلو، چراغ خطر- چراغ نمره- چراغ‌های كوچک جلو

15A

14

N

فیوز EGI (مدل مجهز به سیستم‌انژکتوری بهبودیافته)

مدارهای مرتبط و ورودی به ECU (خودروهای انژكتوری)

10A

15

O

فندک

فندک، ساعت، آنتن

15A

16

P

قفل مرکزی

قفل مرکزی

30A

17

Q

کانکتور عیب‌یاب

تعویض فیوز پراید

فیوزها که در جعبه فیوز پراید تعبیه شده‌اند، بر اثر اضافه‌ جریان عمل کرده و در اصطلاح می‌سوزند؛ لذا باید تعویض شوند. اولین راهکار برای تشخیص فیوز سوخته یا سالم بازرسی چشمی است. چنانچه فیوز شیشه‌ای و مستطیلی شفاف باشد، این موضوع با چشم قابل رویت است؛ در غیر این‌ صورت باید به سراغ آوومتر یا مالتی‌متر رفت.

برای این کار می‌توانید از تست بوق مالتی‌متر یا چراغ تست استفاده کنید. جهت تست، دو سر مالتی‌متر را به دو سر فیوز وصل کنید. اگر چراغ تست روشن شد یا صدای بوق شنیدید، یعنی اتصال برقرار و فیوز سالم است؛ در غیر این صورت فیوز دچار مشکل شده‌است و باید تعویض شود.

هنگام تعویض فیوزهای معیوب به نکات زیر توجه کنید:

هنگام تعویض فیوزهای جعبه فیوز پراید باید به نکات زیر توجه کنید:

  • خودرو و تمامی تجهیزات الکتریکی آن را خاموش کنید.
  • جهت بیرون‌کشیدن فیوز از انبرک مخصوص که در جعبه فیوز تعبیه شده‌است، استفاده کنید.
  • فیوزهای با کیفیت پایین شاید ارزان باشند، ولی در درازمدت چه به لحاظ فنی و چه به لحاظ اقتصادی قابل توجیه نیستند.
  • جریان اسمی فیوزها روی آن‌ها نوشته شده‌است؛ لذا به‌هیچ‌وجه هنگام تعویض از فیوز با جریان بالاتر استفاده نکنید.
  • همواره فیوز یدک به‌همراه داشته باشید.
  • پیش از تعویض فیوز پراید، حتما منشاء خرابی یا سوختگی آن را پیدا و برطرف کنید؛ در غیر این ‌صورت فیوز دوباره خواهد سوخت.
  • از سفت ‌بودن اتصالات فیوزها اطمینان حاصل کنید.

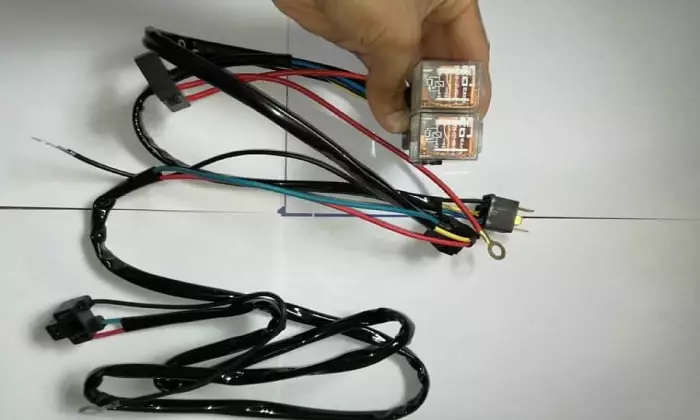

آیا می‌توان به جای فیوز از سیم استفاده کرد؟

در این بخش از مقاله جعبه فیوز پراید و راهنمای وظیفه هر فیوز، به یکی از پرتکرارترین سوالات شما عزیزان پرداخته‌ایم. استفاده از سیم به جای فیوز که گاهی توسط برخی مکانیک‌ها یا خود رانندگان انجام می‌گیرد، به‌هیچ‌وجه توصیه نمی‌شود؛ چراکه شما عملاً عنصر حفاظتی مدار را حذف کرده‌اید و با بروز هرگونه ایراد در مدار مربوطه، احتمال آسیب‌دیدگی تجهیز اصلی وجود دارد.

به‌عنوان مثال، فرض کنید فیوز مربوط به سیستم صوتی سوخته است و شما آن را با سیم جایگزین کرده‌اید. اگر اتصالی در مدار رخ دهد و سیستم صوتی خراب شود، هزینه تعویض یا تعمیر سیستم صوتی قابل قیاس با هزینه تعویض فیوز نخواهد بود.

آیا استفاده از سیم به جای فیوز توصیه می‌شود؟

سایر تجهیزات الکتریکی در پراید

تا این قسمت جعبه فیوز پراید مورد بررسی کامل قرار گرفت. پراید را می‌توان یکی از پرتعدادترین خودروهای خیابان‌های ایران لقب داد که با وجود انتقادهای فراوان به آن و توقف تولیدش، کماکان پرقدرت در جاده‌‌ها و خیابان‌ها می‌تازد. تجهیزات الکتریکی این خودرو شامل موارد ذیل است:

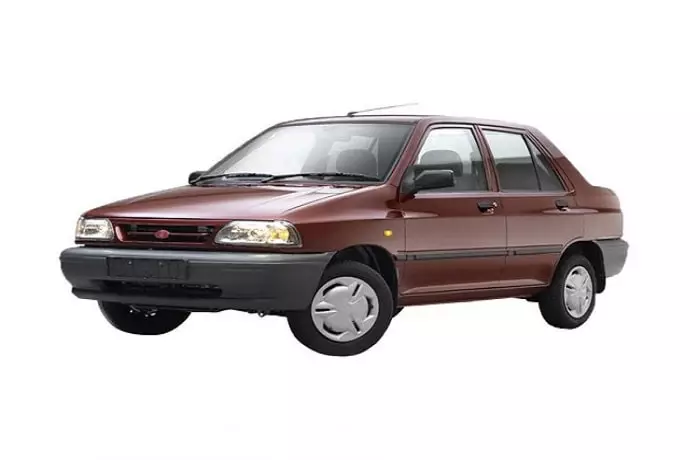

پراید در بازار ایران

  • برف‌ پاک‌کن‌ها
  • فن رادیاتور
  • پمپ بنزین
  • کیلومترشمار
  • فندک
  • قفل مرکزی
  • واحد کنترل خودرو (ECU)
  • فلاشر
  • ترمز
  • چراغ‌ها
  • سیستم صوتی
  • بالابر شیشه
  • و…

چنانچه به هر دلیلی خطایی در مدارات الکتریکی این قطعات رخ دهد و باعث عبور جریان از مقدار اسمی شود، فیوزهای مربوطه عمل می‌کنند و سلامت مدار تضمین می‌شود.

سوالات متداول جعبه فیوز پراید

کار جعبه فیوز داخل موتور پراید چیست؟

تمامی فیوزها در آن نصب شده‌اند و تمام تجهیزات الکتریکی خودرو از آن تغذیه می‎‌شوند.

چه زمانی نیاز به تعویض فیوزهای پراید داریم؟

فیوزها که در جعبه فیوز پراید تعبیه شده‌اند، در اثر اضافه‌جریان عمل می‌کند و در اصطلاح می‌سوزد؛ در این صورت باید به تعویض آنها اقدام کنیم.

جعبه فیوز پراید کجا قرار دارد؟

در کابین خودرو و در زیر فرمان.
